※產品用途：

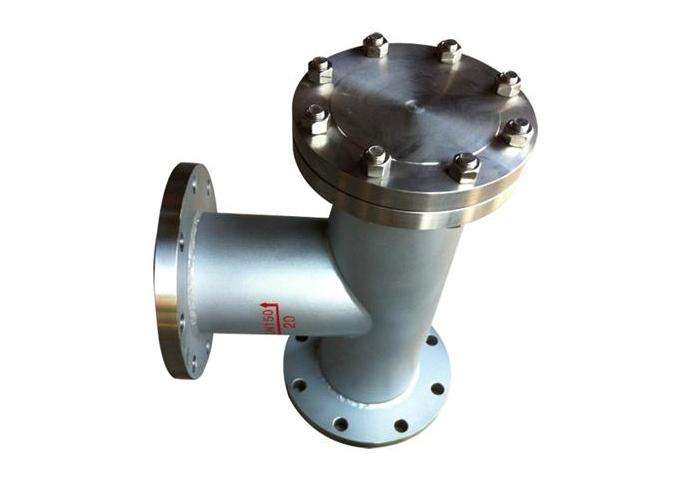

T型過濾器是管道輸送液體過程中清除固體雜質的設備。液體流經過濾器時，其中的雜質被濾出，可保護機泵、壓縮機、儀表和其它設備正常工作。當需要清洗時，只要將可拆卸的濾筒取出，去除濾出的雜質后，重新裝入即可，使用維護極為方便
※工作介質：
1、化工、石油生產及城市供熱中的弱腐蝕性物料。如水、氨、油品、烴類等
2、化工生產中的腐蝕性物料。如純堿、硫酸、硝酸、醋酸等
3、制冷、空分生產中的低溫物料。如液甲烷、液氮、液氧及各種冷劑
4、輕工食品、制藥生產中有衛生要求的物料。如啤酒、飲料、醫藥用品等
我公司所生產的T型過濾器分兩種形式：正折流和反折流，能根據客戶具體要求（特殊壓力、特殊口徑）定制。T型過濾器具有、安裝清洗方便、納污量大等優點。
1.T型直通式過濾器(ST1型)
2.T型折流式過濾器(ST2型)
※主要技術參數：
|
型號
Model |
ST |
環境溫度
Ambient Temperature |
CS:-30℃～+350℃
SS:-80℃～+480℃ |
|
規格
Size |
DN32～500 GB81～59
PN 0.6～5.0 FF RF |
螺帽螺栓
Bolt/Nut |
20# 304 304L 316 316L |
|
殼體材質
Body |
A3 304 304L 316 316L H62 襯里 |
連接方式
Jonit Type |
法蘭連接 對焊連接 螺紋連接
Flange ButtWelding Threaded |
|
過濾精度
Pore size |
10～300(目/in) |
法蘭標準
Flanges |
HG GB SH HGJ JB ANSI JIS |
|
密封墊片
Diaphragm(P/V) |
丁晴橡膠 聚四氟乙烯 金屬墊片
NBR PTFE Metal Gasket |
設計檢測標準
Manufacture Inspection |
GB150-98 HGJ532-91 |
|
濾芯材質
Element |
304 304L 316 316L |
外表Coating |
CS:Paint SS:No Paint |

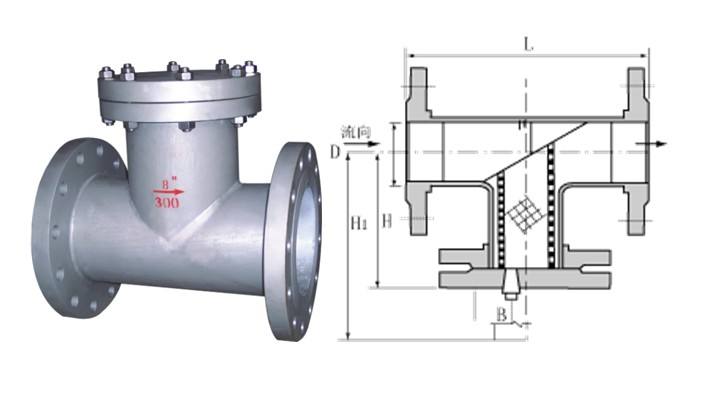

※主要尺寸：
| 公稱直徑 DN(mm) | PN1.0-4.0 | PN5.0-10.0 | W(in) | ||||
| L1 | L | L2 | L1 | L | L2 | ||
| 50 | 277 | 457 | 128 | 292 | 472 | 134 | R1/2 |
| 65 | 316 | 530 | 146 | 331 | 545 | 152 | R1/2 |
| 80 | 337.5 | 568 | 156 | 360.5 | 591 | 165 | R1/2 |
| 100 | 388 | 648 | 181 | 416 | 676 | 191 | R3/4 |
| 150 | 491.5 | 842 | 232 | 521 | 871 | 241 | R3/4 |
| 200 | 591 | 1031 | 280 | 621.5 | 1062 | 289 | R3/4 |
| 250 | 668.5 | 1169 | 318 | 716 | 1216 | 333 | R3/4 |
| 300 | 768 | 1370 | 368 | 821 | 1421 | 384 | R/4 |
| 350 | 847 | 1585 | 406 | 898 | 1650 | 422 | R3/4 |
| 400 | 901 | 1690 | 432 | 960 | 1765 | 451 | R3/4 |
※訂貨須知：
訂貨時請注明：產品名稱、公稱通徑、壓力等級、過濾精度、材質、法蘭標準操作壓力等詳細參數。以上產品尺寸為常規通用型。如需其他規格尺寸，敬請來電說明。
