閘閥 Z41H

來源：上海鑄創閥門日期：2010-4-10 21:56:56 人氣：標簽：

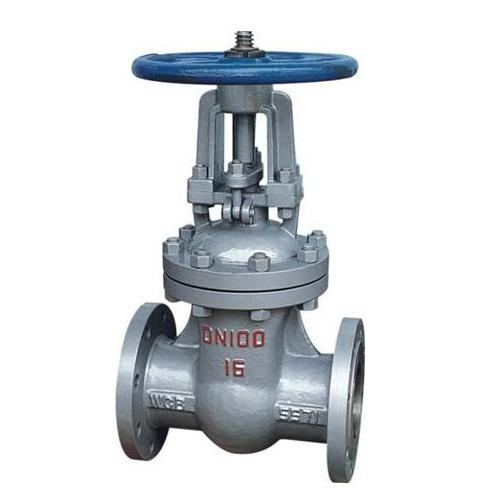

鑄鋼閘閥

型號：	Z41H	口徑：	DN15-DN500
壓力：	1.6MPa-16MPa	材質：	鑄鋼

閘閥又稱閘板閥或閘門閥，應用最廣泛的一種閥門。它是通過閘板的升降來控制閥門的啟閉，閘板垂直于流體方向，改變閘板與閥座間相對位置即可改變通道大小。

閘閥具有以下優點：

1、流體阻力小 , 密封面受介質的忡刷和侵蝕小。

2、開閉較省力。

3、介質流向不受限制 , 不擾流、不降低壓力。

4、形體簡單 , 結構長度短，制造工藝性好，適用范圍廣。

產品詳細:

閥門用途:

鑄鋼閘閥適用于公稱壓力PN1.6～16.0MPa,工作溫度≤-29℃～550℃的石油、化工、水力、火力電站各種系統的管路上，切斷或接通管路介質。適用介質為：水、油品、蒸氣等。操作方式有：手動、齒輪傳動、電動、氣動等。

結構與特點 :

1、選材考究，符合國內外相關標準，材料的全面質量高。
2、符合國內外先進標準的要求，密封可靠、性能優良、造型美觀。
3、密封副配對先進合理，閘板和閥座的密封面采用不同硬度的司太立（Stellite）鈷基硬質合金堆焊而成，密封可靠、硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好、壽命長。
4、閥桿經調質及表面氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性。
5、采用楔式彈性閘板結構，中大口徑設置推力軸承，磨擦力小，并配有撞擊手輪，啟閉輕松自如。廣泛適用于石油化工，火力發電廠等油品、水蒸汽管路上作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置。
6、可采用各種配管法蘭標準及法蘭密封面形式，滿足各種工程需要及用戶要求。

標準與規范：

設計制造：按GB/T12234-89的規定
結構長度：按GB/T12221-89的規定
法蘭面尺寸：按JB79GB/T9112-9131的規定
檢查與試驗：安JB/T9092-99GB/T13927-92的規定
傳動方式：手動、電動、齒輪

性能與規范：

型號 Type	公稱壓力 Nominal Pressure	試驗壓力 Test Pressure			工作溫度（℃）Working Temperature	適用介質Suitable Medium
型號 Type	公稱壓力 Nominal Pressure	強度（水） (Mpa)	密封（水）空氣（Mpa）	低壓密封空氣（Mpa)	工作溫度（℃）Working Temperature	適用介質Suitable Medium
Z41H-16C	1.6	2.4	1.8	0.6	≤425	水、蒸汽、油品等
Z41H-25C	2.5	3.8	2.8	0.6	≤425
Z41H-40C	4.0	6.0	4.4	0.6	≤425
Z41H-64C	6.4	9.6	7.0	0.6	≤425

主要零件材料：

零件名稱	閥體材料Body Material Code				Part Name
閥體/閥蓋	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti/CF8	ZG1Cr18Ni12Mo2Ti/CF8M	Body/Bonnet
閘板	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti/CF8	ZG1Cr18Ni12Mo2Ti/CF8M	Wedge
閥桿	Cr13	25Cr2MoV	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	Stem
填料	柔性石墨/Flexible Graphite		聚四氟乙烯/PTFE		Packing
墊片	18-8柔性石墨/18-8Flexible Graphite				Gasket
螺栓	35/35CrMo	25CrMoV	1Cr18Ni9	1Cr18Ni9	Bolt
適用溫度	-29-425℃	-29-450℃	-40-200℃	-40-200℃	Suitable Temp.
適用介質	水、油品、蒸汽 Water,Oil,Steam	蒸汽、油品 Steam,Oil	硝酸類 Nitrc Acid	醋酸類 Acetic Acid	Suitable Medium

主要外形與尺寸：：（Z41H-16）

型號	公稱壓力 PN (MPa)	公稱通徑 DN (mm)	尺寸									重量(Kg)
型號	公稱壓力 PN (MPa)	公稱通徑 DN (mm)	L	D	D1	D2	b	Z-Φd	H	H1	Do	重量(Kg)
Z41H-16C	1.6	15	130	95	65	45	14	4-Φ14	175	195	200	4
		20	150	105	75	55	14	4-Φ14	180	205	200	5
		25	160	115	85	65	14	4-Φ14	210	240	220	6
		32	180	135	100	78	16	4-Φ18	210	240	220	7
		40	200	145	110	85	16	4-Φ18	350	425	240	18
		50	250	160	125	100	16	4-Φ18	358	430	240	29
		65	265	180	145	120	18	4-Φ18	373	452	240	33
		80	280	195	160	135	20	8-Φ18	435	530	280	46
		100	300	215	180	155	20	8-Φ18	500	620	320	63
		125	325	245	210	185	22	8-Φ18	614	756	360	108
		150	350	280	240	210	24	8-Φ23	674	845	360	134
		200	400	335	295	265	26	12-Φ23	818	1041	400	192
		250	450	405	355	320	30	12-Φ25	969	1244	450	293
		300	500	460	410	375	30	12-Φ25	1145	1474	560	379
		350	550	520	470	435	34	16-Φ25	1280	1663	640	590
		400	600	580	525	485	36	16-Φ30	1450	1886	720	849
		500	700	705	650	608	44	20-Φ34	1676	2181	720	958

主要外形與尺寸：：（Z41H-25、40、64）

型號	公稱壓力 PN （MPa）	公稱通徑 DN （mm）	尺寸									重量（Kg）
型號	公稱壓力 PN （MPa）	公稱通徑 DN （mm）	L	D	D1	D2	b	z-Φd	H	H1	Do	重量（Kg）
Z41H-25	2.5	15	130	95	65	45	16	4-Φ14	175	195	200	4
		20	150	102	75	55	16	4-Φ14	18	205	200	5
		25	160	115	85	65	16	4-Φ14	210	240	220	6
		32	180	135	100	78	18	4-Φ18	210	240	220	7
		40	200	145	110	85	18	4-Φ18	350	425	240	18
		50	250	160	125	100	20	4-Φ18	358	430	240	28
		65	265	180	145	120	20	8-Φ18	373	452	240	33
		80	280	195	160	135	22	8-Φ18	435	530	280	46
		100	300	230	190	160	24	8-Φ23	501	620	320	64
		125	325	270	220	188	28	8-Φ25	614	756	360	105
		150	350	300	250	218	30	8-Φ25	674	845	360	134
		200	400	360	310	278	34	12-Φ25	818	1041	400	213
		250	450	425	370	332	36	12-Φ30	969	1244	450	290
		300	500	480	430	390	40	16-Φ30	1145	1474	560	399
		350	550	550	490	448	44	16-Φ34	1280	1663	640	631
		400	600	610	550	505	48	16-Φ34	1450	1886	720	900
Z41H-40	4.0	15	130	95	65	45	16	4-Φ14	220	240	120	5
		20	150	105	75	55	16	4-Φ14	256	285	140	8
		25	160	115	85	65	16	4-Φ14	275	305	160	9
		32	180	135	100	78	18	4-Φ18	285	320	180	12
		40	200	145	110	85	18	4-Φ18	320	365	200	16
		50	250	160	125	100	20	4-Φ18	371	438	280	29
		65	280	180	145	120	22	8-Φ18	393	473	280	38
		80	310	195	160	135	22	8-Φ18	455	550	320	51
		100	350	230	190	160	24	8-Φ23	554	669	360	81
		150	450	300	250	218	30	8-Φ25	708	883	400	155
		200	550	375	320	282	38	12-Φ30	858	1086	450	265
		250	650	445	385	345	42	12-Φ34	1015	1298	560	370
		300	750	510	450	408	46	16-Φ34	1201	1531	640	550
		350	850	570	410	465	50	16-Φ34	1470	1663	640	640
		400	950	655	585	535	58	16-Φ41	1492	1900	800	1235
Z41H-64	6.4	15	170	105	75	55	18	4-Φ14	140	160	100	8
		20	190	125	90	68	20	4-Φ18	140	160	100	8
		25	210	135	100	78	22	4-Φ18	140	186	120	12
		32	230	150	110	82	24	4-Φ23	200	216	140	25
		40	240	165	125	95	24	4-Φ23	280	250	160	32
		50	250	175	135	105	26	4-Φ23	371	438	280	40
		65	280	200	160	130	28	8-Φ23	393	473	280	45
		80	310	210	170	140	30	8-Φ23	455	550	320	61
		100	350	250	200	168	32	8-Φ25	551	669	360	89
		150	450	340	280	240	38	8-Φ34	718	893	450	206
		200	550	405	345	300	44	12-Φ34	873	1100	560	327
		250	650	470	400	352	48	12-Φ41	1050	1332	640	467
		300	750	530	460	412	54	16-Φ41	1470	1804	640	590
