美標、日標球閥

來源：上海鑄創閥門日期：2010-4-6 21:05:19 人氣：標簽：美標、日標球閥

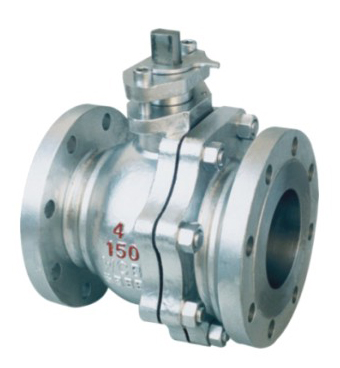

美標、日標浮動球閥

型號：	Q41F	口徑：	1/2″-10″
壓力：	150LB-600LB 10K-40K	材質：	WCB/304/316/304L/316L

Q41F型球閥是浮動球球閥，浮動球球閥的結構簡單，密封性好，但球體承受工作介質的載荷全部傳給了出口密封圈，因此要考慮密封圈材料能否經受得住球體介質的工作載荷，在受到較高壓力沖擊時，球體可能會發生偏移。這種結構，一般用于中低壓球閥。球閥在管路中主要用來做切斷、分配和改變介質的流動方向。我公司球閥有如下優點：

　　1．流體阻力小，全通徑的球閥基本沒有流阻。

　　2．結構簡單、體積小、重量輕。

　　3．緊密可靠。它有兩個密封面，而且目前球閥的密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。

　　4．操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。

　　5．維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。

　　6．在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。

　　7．適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。

　　8．由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。

產品性能規范：

公稱壓力(PN)	1.6	2.5	4.0	6.4
殼體試驗壓力	2.4	3.8	6.0	9.6
密封試驗(液)	1.8	2.8	4.4	7.0
密封試驗(氣)	0.5～0.7
適用介質	C　　　　　　　P 　　　　　　R　　水、油品、蒸氣　　硝酸類　　　　醋酸類
適用溫度	≤200℃

主要零件材料：

名稱		WCB類	CF8類	CF3類	CF8M類	CF3M類
閥體左體		A216-WCB	A315-CF8	A35-CF3	A351-CF8M	A351-CF3M
球體	B2-B8	A105-1025	A182-F304L	A182-F304L	A132-F316	A182-F316L
球體	B8以上	A216-WCB	A351-CF8M	A351-CF3	A351-CF8M	A351-CF3M
閥桿		A182-F6a	A182-F304	A182-F304L	A182-F336	A182-F316L
閥座		PTFE/增強PTFE/NYLIN PTFE/Reinforced PTFE/Nyion
閥座支承圈		A105-1025	A182-F304	A182-F304L	A182-F316	A182-F316L
彈簧			3yc-7/17-49H
O形圈		NBR	氟橡膠
螺柱		A193-B7	A193-B8
螺母		A194-2H	A194-8

10K主要連接尺寸及重量：

尺寸	inch	1/2"	3/4"	1"	1-1/2"	2"	2-1/2"	3"	4"	5"	6"	8"	10"
尺寸	DN	15	20	25	40	50	65	80	100	125	150	200	250
L	mm	108	117	127	165	178	190	203	229	356	394	457	533
H	mm	59	63	75	97	107	142	152	178	252	272	342	345
W	mm	130	130	160	230	230	400	400	700	1100	1100	1500	1500
重量	kg	2.3	3.0	4.5	7.0	9.5	15.0	19.0	33.0	58.0	93.0	160.0	200.0

20K主要連接尺寸及重量：

尺寸	inch	1/2"	3/4"	1"	1-1/2"	2"	2-1/2"	3"	4"	5"	6"	8"	10"
尺寸	DN	15	20	25	40	50	65	80	100	125	150	200	250
L	mm	140	152	165	190	216	241	283	305	381	403	502	568
H	mm	59	63	75	97	107	142	152	178	252	272	342	345
W	mm	130	130	160	230	230	400	400	700	1100	1100	1500	1500
重量	kg	2.5	3.5	5.5	10.5	14.5	23.5	30.0	55.0	81.0	118.0	200.0	250.0

150Lb外形尺寸和連接尺寸：

公稱通徑NPS		單位	L	D	T	G	C	n-φd	W	H
in	mm	單位	L	D	T	G	C	n-φd	W	H
1/2"	15	mm	108	89	12	35	60.5	4-15	115	72
1/2"	15	in	4.25	3.5	0.47	1.38	2.38	4-0.59	4.53	28.3
3/4"	20	mm	117	98	12	43	70	4-15	115	76
3/4"	20	in	4.61	3.86	0.47	1.69	2.76	4-0.59	4.53	29.9
1"	25	mm	127	108	12	51	79.5	4-15	150	92
1"	25	in	5	4.25	0.47	2	3.13	4-0.59	5.9	3.62
11/2"	40	mm	165	127	14.3	73	98.5	4-16	200	123
11/2"	40	in	6.5	5	0.56	2.88	3.88	4-0.62	7.87	4.84
2"	50	mm	178	152	15.9	92	120.5	4-19	200	132
2"	50	in	7	6.00	0.625	3.62	4.75	4-0.75	7.87	5.20
21/2"	65	mm	190	178	17.5	105	139.5	4-19	320	164
21/2"	65	in	7.5	7	0.69	4.12	5.5.	4-0.75	12.6	6.45
3"	80	mm	203	190	19.1	127	152.4	4-19	320	173
3"	80	in	8	7.50	0.75	5	6	4-0.75	12.6	6.8
4"	100	mm	229	229	23.9	157	190.5	8-19	450	210
4"	100	in	9	9	0.94	6.19	7.5	8-0.75	17.72	8.26
6"	150	mm	394	279	26	216	241.5	8-22	8000	288
6"	150	in	15.5	10.98	1.02	8.5	9.50	8-0.88	31.5	1.34
8"	200	mm	457	343	29	270	298.5	8-22	1120	374
8"	200	in	18.00	13.50	1.12	10.62	11.75	8-0.88	44.10	14.72
10"	250	mm	533	406	31	324	362	12-25	1420	366
10"	250	in	20.98	16	1.2	12.75	14.75	12-1	55.12	14.40
12"	300	mm	610	483	32	381	432	12-25	1420	412
12"	300	in	24	19	1.26	15	17	12-1	55.12	16.22

300Lb外形尺寸和連接尺寸：

公稱通徑NPS		單位	L	D	T	G	C	n-φd	W	H
in	mm	單位	L	D	T	G	C	n-φd	W	H
1/2"	15	mm	140	95	15	35	66.5	4-15	115	72
1/2"	15	in	5.51	3.74	0.59	1.38	2.62	4-0.59	4.53	28.3
3/4"	20	mm	152	117	16	43	82.5	4-19	115	76
3/4"	20	in	5.98	4.61	0.62	1.69	3.25	4-0.75	4.53	29.9
1"	25	mm	165	124	18	51	89	4-19	150	92
1"	25	in	6.5	4.9	0.71	2	3.5	4-0.75	5.9	3.62
11/2"	40	mm	190	156	20.7	73	114.5	4-22	200	123
11/2"	40	in	7.5	6.12	0.81	2.88	4.51	4-0.88	7.87	4.84
2"	50	mm	216	165	22.3	92	127	8-19	200	132
2"	50	in	8.5	6.5	0.88	3.62	5	8-0.75	7.87	5.20
21/2"	65	mm	241	190	25.4	105	149	8-22	320	164
21/2"	65	in	9.5	7.5	1	4.12	5.87	8-0.88	12.6	6.45
3"	80	mm	283	210	28.5	127	168.5	8-22	320	173
3"	80	in	11.25	8.25	1012	5	6.62	8-0.88	12.6	6.8
4"	100	mm	305	254	31.8	157	200	8-22	450	210
4"	100	in	12	10	1.25	6.19	7.88	8-0.88	17.72	8.26
6"	150	mm	403	318	36.6	216	270	12-22	1120	336
6"	150	in	15.875	12.5	1.44	8.5	10.62	12-0.88	44.10	13.23
8"	200	mm	502	381	42	270	330	12-25	1420	385
8"	200	in	19.76	15	16.5	10.62	12.99	12-1	55.12	15.16
10"	250	mm	568	444	48	324	387.5	16-29	1420	370
10"	250	in	22.36	17.50	1.89	12.75	15.25	16-1.12	55.12	14.56
